Ковш экскаватора: какие бывают и как выбрать

Если изучать любой колёсный или гусеничный экскаватор, ковш является его главным рабочим органом, выполняющим операции. От вместительности, размеров, исполнения этого оборудования зависят функциональные возможности землеройной самоходной машины. В статье рассмотрим, из чего состоит ковш экскаватора, размеры и массу этого элемента.

Классическое устройство

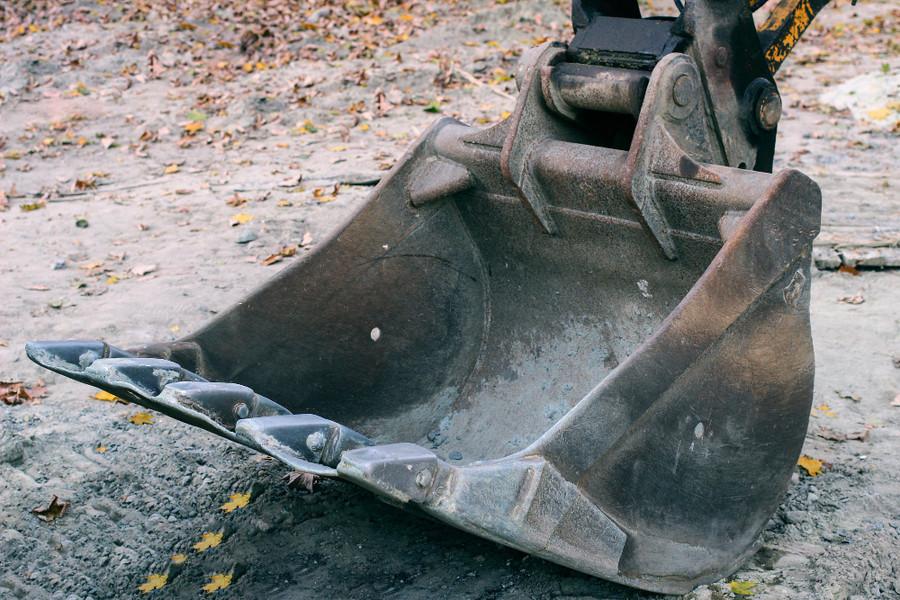

В стандартном варианте ковш, он же черпак экскаватора представляет собой чашеобразную ёмкость, имеющую три стенки. Из них одна задняя и две боковых. Также предусмотрено дно. Задняя и донная части – это изогнутый цельный лист металла. Многие производители используют низколегированные стали. Эти материалы обладают ударопрочностью и износостойкостью. К торцевым зонам ёмкости приварены так называемые «щёки», то есть боковые стенки.

Сверху находятся петли и проушины. Они обеспечивают надёжную фиксацию органа на гидравлическом цилиндре и на рукояти. В некоторых модификациях в пространство между рукоятью и петлёй внедряется квик-каплер, то есть быстросъёмный механизм. Он позволяет просто и быстро снимать ковш, а также закреплять вспомогательное навесное оборудование, не прекращая технологические процессы. Черпак может иметь вертикальные и горизонтальные режущие профили.

Основные параметры

Ковш экскаватора – это рабочий орган, эффективность и производительность которого зависят от следующих параметров:

• Количество предусмотренных зубьев. Оно влияет на результаты осуществляемых операций и их качество, производительность, а также возможность работать с различными материалами, к примеру, песком, грунтами разных составов, щебнем.
• Марка стали. Она влияет на деформационную стойкость, долговечность, защиту от коррозии.
• Объем ковша экскаватора. Это фактическая вместительность, то есть количество умещающихся в ёмкость материалов. Показатель измеряется в кубометрах.
• Размеры ковша экскаватора. Они влияют на области применения спецтехники, на максимальную производительность работ и их скорость, на объёмы захватываемых материалов. Важное значение имеет ширина ковша экскаватора, определяющая специфику выполняемых манипуляций, например, рытьё широких или узких траншей.
• Вес ковша экскаватора. Он подбирается по мощности землеройной машины, по её заявленной грузоподъёмности. От массы черпака зависят рабочие нагрузки, также она влияет на потребление двигателем топлива. Обычно ковшами значительной массы оснащают тяжёлые экскаваторы.

Виды ковшей для экскаваторов

Экскаваторные черпаки по сферам использования, функционалу и конструкции делятся на такие типы:

• Общеземельные. Ёмкость ковша экскаватора имеет значительный объём, а масса небольшая. Вариант подходит для работ с опилками, торфом, углём, песком, грунтами средней абразивности. Возможные операции – погрузка, разгрузка, копка траншей и котлованов.
• Дробильные. Они благодаря прочности и специальной конструкции эффективно дробят полезные ископаемые.

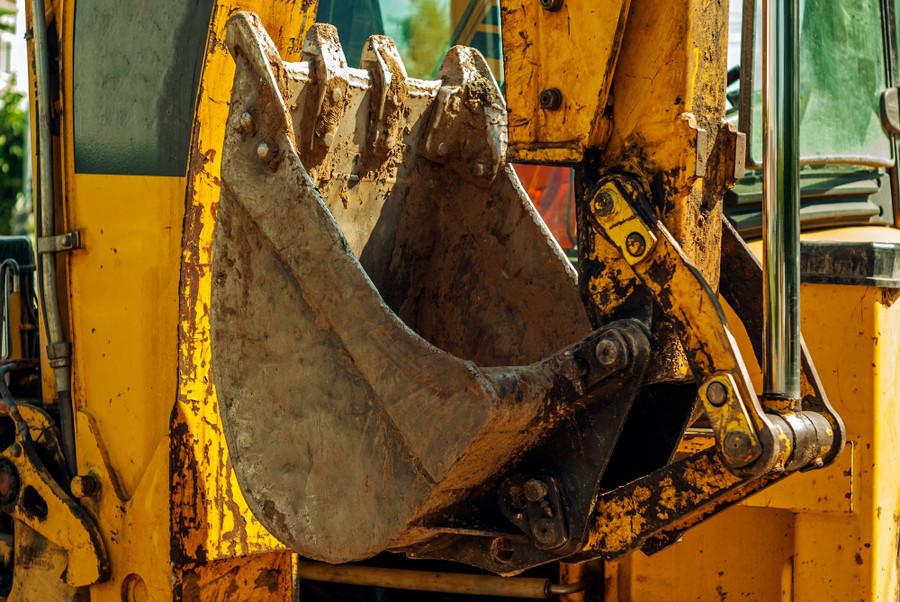

• Траншейные. Их назначение – выемка грунтов узкими полосами, например, для подземной укладки труб или кабелей. Ширина небольшая.
• Скальные. Они рассчитаны на добычу твёрдых полезных ископаемых типа руд, а также на разработку горных пород. Особенность – наварная защита, усиленные пластины по бокам и бокорезы.
• Планировочные. Это широкие, лёгкие черпаки для формирования скосов и разравнивания поверхностей.
• Профильные. У них трапециевидная конфигурация, подходящая для получения стенок траншей или котлованов под нужным углом.
• Решётчатые. Они используются для перемещения и сортировки сыпучих материалов.
• Зачистные. Такой ковш у экскаватора имеет среднюю вместимость, облегчённую конструкцию. Рабочий орган эффективно освобождает дно водоёмов от растений, бытовых отходов, ила. Он имеет отверстия в днище для слива воды.
• Погрузочные. В эту группу входит ковш для экскаватора-погрузчика, который быстро загружает в транспорт и выгружает гравий, землю, песок, шлак.
• Усиленные. У них есть протекторы для защиты, несколько рёбер жёсткости, высокопрочные коронки. Усиленный ковш способен работать с плотными, каменистыми материалами.
• Рыхлители. Они рассчитаны на рыхление утрамбованных, плотных почв перед осуществлением их выемки.

Возможные значения коэффициента наполнения

Если вы хотите знать коэффициент наполнения ковша экскаватора, таблица ознакомит вас с возможными показателями:

Указанные коэффициенты характеризуют отношение объёма разрыхлённого материала в черпаке к ёмкости ковша.

Заключение

На результаты работ влияют не только характеристики ковша, но и параметры самой машины. В компании «Синотех Машинери» можно купить с доставкой гусеничные и колёсные экскаваторы высокого качества.

Ответы на часто задаваемые вопросы

Как выбрать подходящий вариант черпака?

При подборе следует учитывать вместимость ковша экскаватора, его вид, вес, объём, цену. Технические параметры должны соответствовать решаемым задачам, планируемым нагрузкам, свойствам материалов, с которыми будет работать техника.

Какие существуют размеры ковшей экскаваторов?

По ширине черпаки варьируются от минимальных 20 см до 92 или больше.

Какая бывает масса ковшей?

Минимальный вес составляет 350 кг. А максимум – до 1,7 тонн.

Какие вспомогательные элементы могут входить в конструкцию?

Это такие дополнительные элементы, как футеровочные и накладные цельные пластины, бокорезы, «пятки» для защиты угловых зон, адаптеры, боковые наплавки, коронки, защитные межзубьевые механизмы.
