Наряду с бульдозерами, гусеничными и колесными экскаваторами, грейдеры задействуют в разных земляных работах, например, при обустройстве инженерных сетей, при гражданском, энергетическом, дорожном, промышленном или другом строительстве. Эта спецтехника имеет характерные особенности. Рассмотрим их, устройство грейдера и его принцип функционирования в данной статье.
Из чего состоит конструкция?
Техника является прицепной либо самоходной. Ее важный элемент – ходовая часть, имеющая прочную раму шарнирно-сочлененного типа. Также предусматривается колесное устройство. Оно оснащается передним мостом и имеет балансиры. А рабочий орган тут представлен в виде отвала, причем специализированного грейдерного, отличающегося от бульдозерного.
Рама держит на себе:
- Кабину. Тут находится место для оператора. Здесь же расположены элементы управления, а также панель приборов.
- ДВС, то есть классический двигатель внутреннего сгорания. Он оснащен силовой передачей.
- Гидравлический насос, снабженный приводом.
- Гидрораспределители. Их управление бывает электромагнитным или ручным.
- Трансмиссия, передающая крутящий момент от мотора на колесную базу.
- Элементы гидравлики, к которым относят клапаны, цилиндры.
Ходовая часть является пневмоколесной. Она поделена на оси – две либо три. Из них передние – управляемые. Задние же оси – ведущие. Ходовая часть дополняется механизмом регулирования расположенных спереди колес. Он обеспечивает устойчивую работу даже на наклонных участках.
Как спецтехника функционирует
Принцип работы грейдера основан на использовании отвала. Последний снабжен режущими кромками, обеспечивающими заглубление в грунты. Также в работе задействуются колеса. Отвал регулируется оператором и погружается в грунт с настраиваемыми углом наклона и глубиной.
Машина движется вперед и толкает перед собой рабочий орган. Острые кромки последнего, во-первых, срезают пласт земли, во-вторых, одновременно перемещают его либо в заданный участок, либо вбок, то есть на обочину. В-третьих, выполняется уплотнение грунта едущими по нему колесами.
Какое навесное оборудование применяется

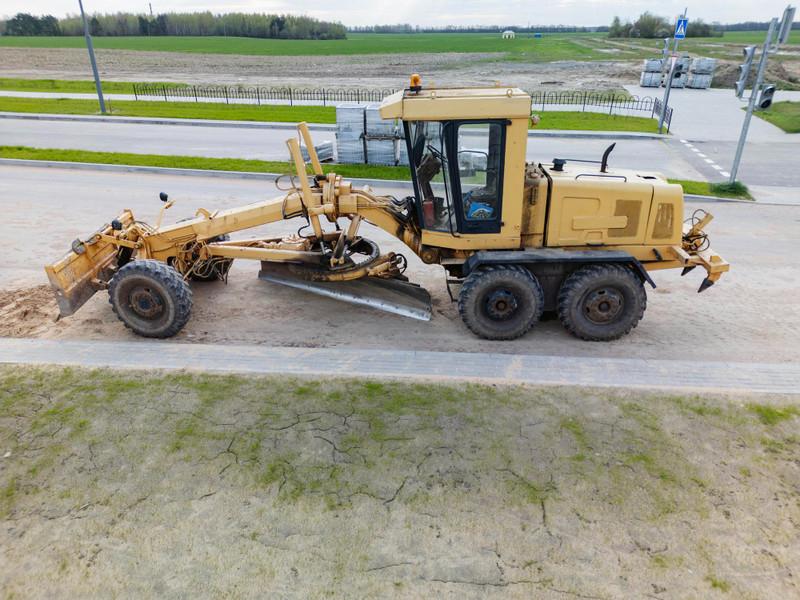

Назначение грейдера и устройство этой спецтехники определяются функционалом навесного оборудования. Основной рабочий элемент – грейдерный отвал. Размещен он не спереди, как, например, у бульдозера Sinomach GTY600, а примерно в середине, между колесными осями. По форме отвал представляет собой прямоугольный стальной щит с радиусным изгибом и с ножами, расположенными на кромках (боковых и нижней). У этого органа есть привод, обеспечивающий подъемы и опускания, наклоны, размещения с перекосами.
Также существует вспомогательное навесное оборудование, например:
- Зубчатый кирковщик для уборки растений и камней, разрыхления слежавшихся почв и плотных грунтов, а также разрушения верхних пластов заменяемых дорожных покрытий.
- Откосник. Он закрепляется справа на установленном отвале и эффективно профилирует откосы для насыпей, котлованов, канав, каналов, траншей.
- Плужный снегоочиститель. Это элемент угловой формы, который размещается спереди и осуществляет эффективное удаление снега.
- Транспортер. Его крепят на автогрейдере-элеваторе, чтобы загружать материалы в самосвал.
- Передний отвал. Его фиксируют на передней раме, чтобы выполнять перемещения почв, навоза, гравия, песка.
Грейдер: назначение
Применение рассматриваемой спецтехники затрагивает различные области: строительство, дорожные работы, сельское и жилищно-коммунальное хозяйство, ландшафтный дизайн, организацию городских инженерных сетей.
В перечень возможных операций входят:
- профилирование грунтов;
- удаление с дорог наледи;
- выравнивание земли;
- послойное снятие почв;
- создание откосов, уклонов;
- разрыхление, в том числе твердых, слежавшихся почв;
- уборка недавно выпавшего снега и уплотненного снежного покрова;
- формирование насыпей малой высоты – не более одного метра;
- планировка площадок;
- формирование, очистка кюветов;
- подготовка канав для нужд мелиорации (например, полива, орошения);
- формирование оснований для будущего строительства автомобильных магистралей, для укладки железнодорожных рельс, для возведения других сооружений;
- транспортировка на короткие расстояния сыпучих материалов незначительного веса, таких как песок, навоз, земля, щебень.
Какие разновидности существуют?
Назначение и классификация грейдеров предполагает деление на такие виды:
- Полуприцепные. Их работа невозможна без тягачей. Зато тяговое усилие значительное, производительность высокая, проходимость впечатляющая. Этот вид востребован в создании карьеров, дамб и различных других гидротехнических сооружений.
- Грейдеры-элеваторы. В их конструкцию входят дисковые ножи, рамный каркас и транспортер. Назначение – послойное срезание почв с последующей загрузкой в самосвал.
- Автогрейдеры. Эти самоходные машины эффективно транспортируют на средние расстояния почвенные пласты, песок, снег, щебень.
- Минигрейдеры. Это компактные модели, создаваемые для ограниченных и небольших пространств. Сферы применения – ЖКХ, садово-парковое хозяйство.
По исполнению ходовой части спецтехника делится на прицепную, движимую тракторами, самоходную, имеющую раму и собственный мотор, а также полуприцепную, функционирующую в паре с силовой машиной.
По системе управления грейдеры делятся на гидравлические, механизированные и механические (рычажные, винтовые). Число предусматриваемых отвалов – от одного до нескольких, устанавливаемых в виде елочки, в ряд или другим методом. Количество колес, являющихся ведущими, может составлять два, четыре или шесть.
По весу техника делится на легкую (до 9 тонн), среднетяжелую (не больше 13 тонн), тяжелую, достигающую по массе 19 т, а также сверхтяжелую, весящую еще больше.
Также выделяют классы по мощности:
- 100 – до ста двадцати лошадиных сил;
- 120 – от 120 «лошадей» до 160;
- 180 – от ста шестидесяти л. с. до двух сотен;
- 250 – больше двухсот лошадиных сил.
Подведем итоги
В этой статье подробно описаны назначение, устройство и работа грейдеров. Зная их, вы сможете подобрать подходящую модель, чтобы эффективно решать поставленные задачи. А приобрести функциональную и надежную технику можно в компании «Синотех Машинери».
Отвечаем на частые вопросы
Какие бывают способы движения грейдеров?
Применяется две технологические схемы. Челночная целесообразна при захватках, которые в длину не превышают 400 метров. А круговая рассчитана на большие площади.
Можно ли вместо грейдера использовать бульдозер?
Да, в некоторых работах бульдозер может заменять грейдер. Но его обычно применяют в грубых операциях. На финишных этапах работ лучше использовать именно грейдер.
Как выбрать подходящий грейдер?
При его покупке обращайте внимание на такие характеристики, как размеры грейдерного отвала, мощность мотора, вес, колесная формула, тяговое усилие, развиваемые скорости, радиус поворота, допустимость оснащения вспомогательным навесным оборудованием.
Какие главные характеристики такой техники?
К важным параметрам грейдеров относятся его масса, ширина захвата, высота и длина отвала, развиваемая двигателем мощность, тип трансмиссии, скоростные режимы, расход масла и топлива, вид управления, давление на грунты, количество и размещение управляемых и ведущих колес.
